Mechanische Kupplungen
Mechanisch geschaltete Lamellenkupplungen und Ein- und Zweischeibenkupplungen bieten sich dort an, wo keine Fernbedienbarkeit notwendig ist und wo es auf die Weichheit des Schaltvorgangs (manuell) ankommt. Hier müssen die erforderlichen Schaltkräfte in vernünftigen, von Hand über ein Gestänge schaltbaren Grenzen bleiben. Selbstverständlich kann man zum Schalten auch Vorrichtungen wie Hilfszylinder oder Schaltmagnete benutzen.

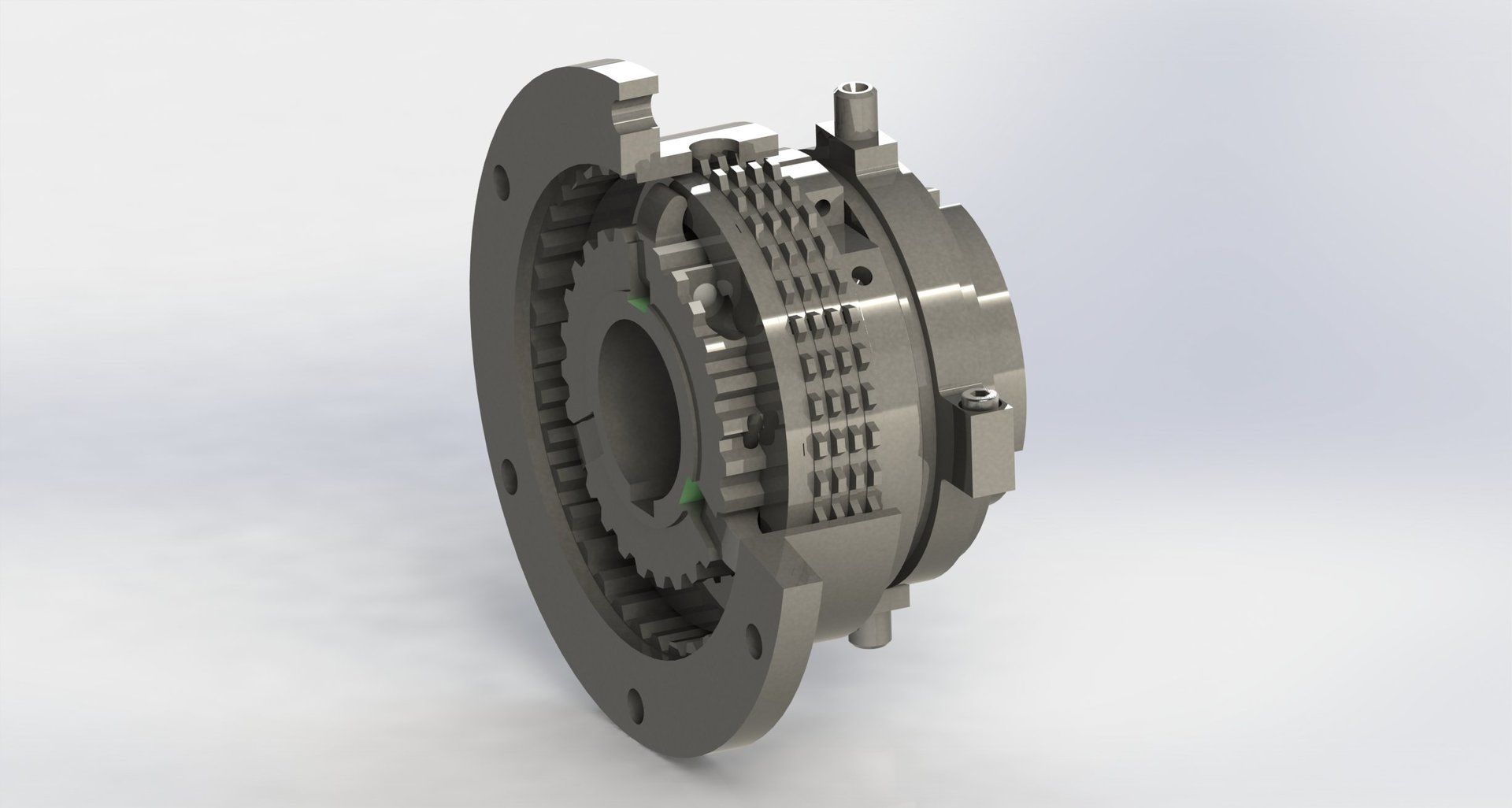

TYP 01
Mechanisch betätigte Lamellen-Einfachkupplung

Mehrscheibenausführung, Lamellenpaarung: Stahl/Stahl besintert werden

Einsatzgebiet: in einfachen Maschinen. z.B. Bootswendegetriebe, Baumaschinen, Landmaschinen. Betätigung mechanisch, evtl. über Druckzylinder, Elektrogeräte.
Drehmoment Nasslauf (Nm): 50 - 14.300
Drehmoment Trockenlauf (Nm): 110  - 30.700
Bohrdurchmesser: 12 mm - 135 mm
Außendurchmesser Innenflanschgehäuse: 67 mm - 370 mm
Außendurchmesser Außenflanschgehäuse: 90 mm - 450 mm
Länge: 50 mm- 255 mm

Darüber und darunter liegende Größen auf Anfrage
Detailinfos

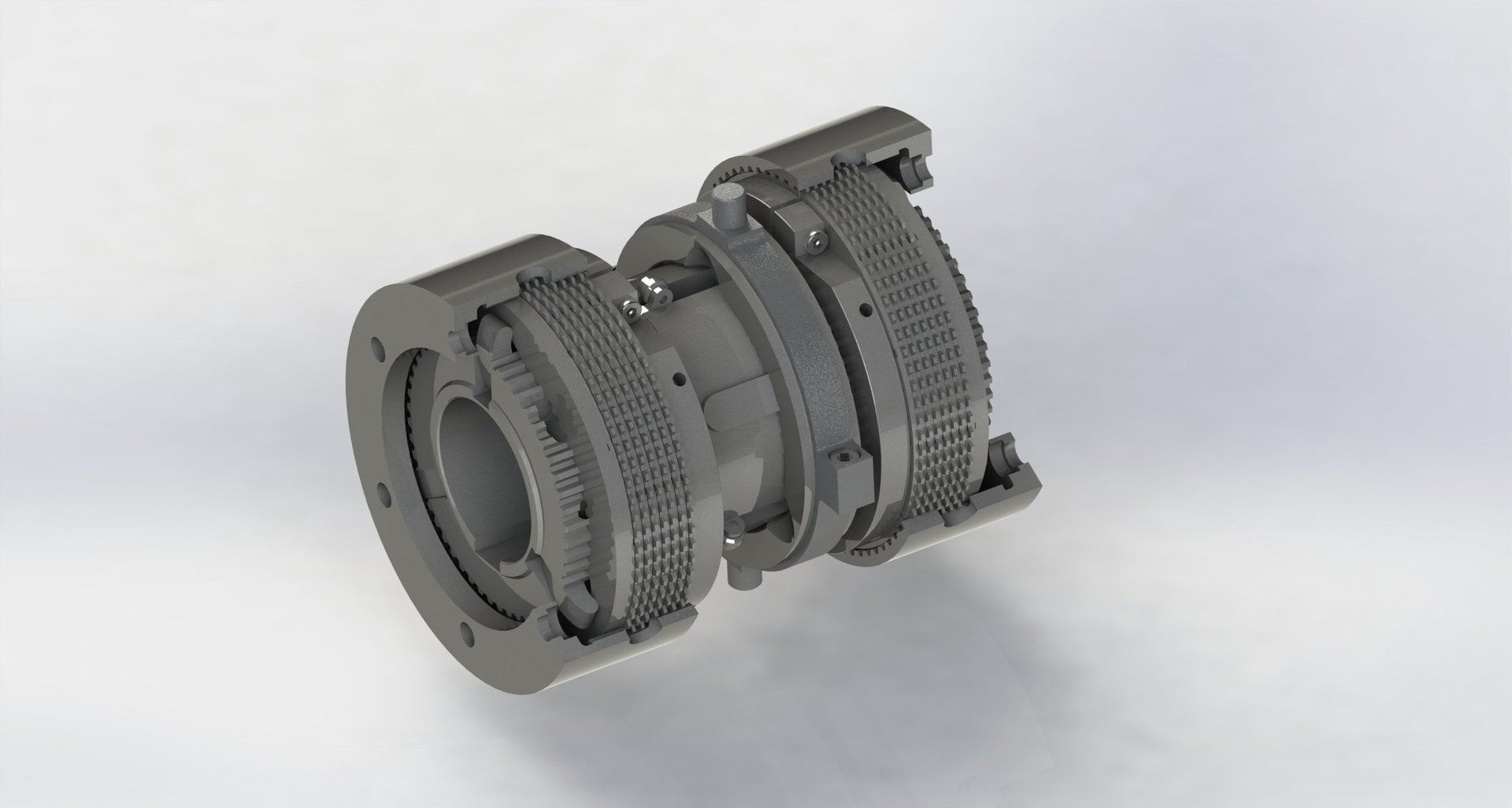

TYP 07
Mechanisch betätigte Lamellen-Doppelkupplung

Drehmoment Nasslauf (Nm): 50  - 14.300
Drehmoment Trockenlauf (Nm): 110  - 30.700
Bohrdurchmesser: 12 mm - 135 mm
Außendurchmesser Innenflanschgehäuse: 67 mm - 370 mm
Außendurchmesser Außenflanschgehäuse: 90 mm - 450 mm
Länge: 85 mm- 440 mm

Darüber und darunter liegende Größen auf Anfrage
Detailinfos

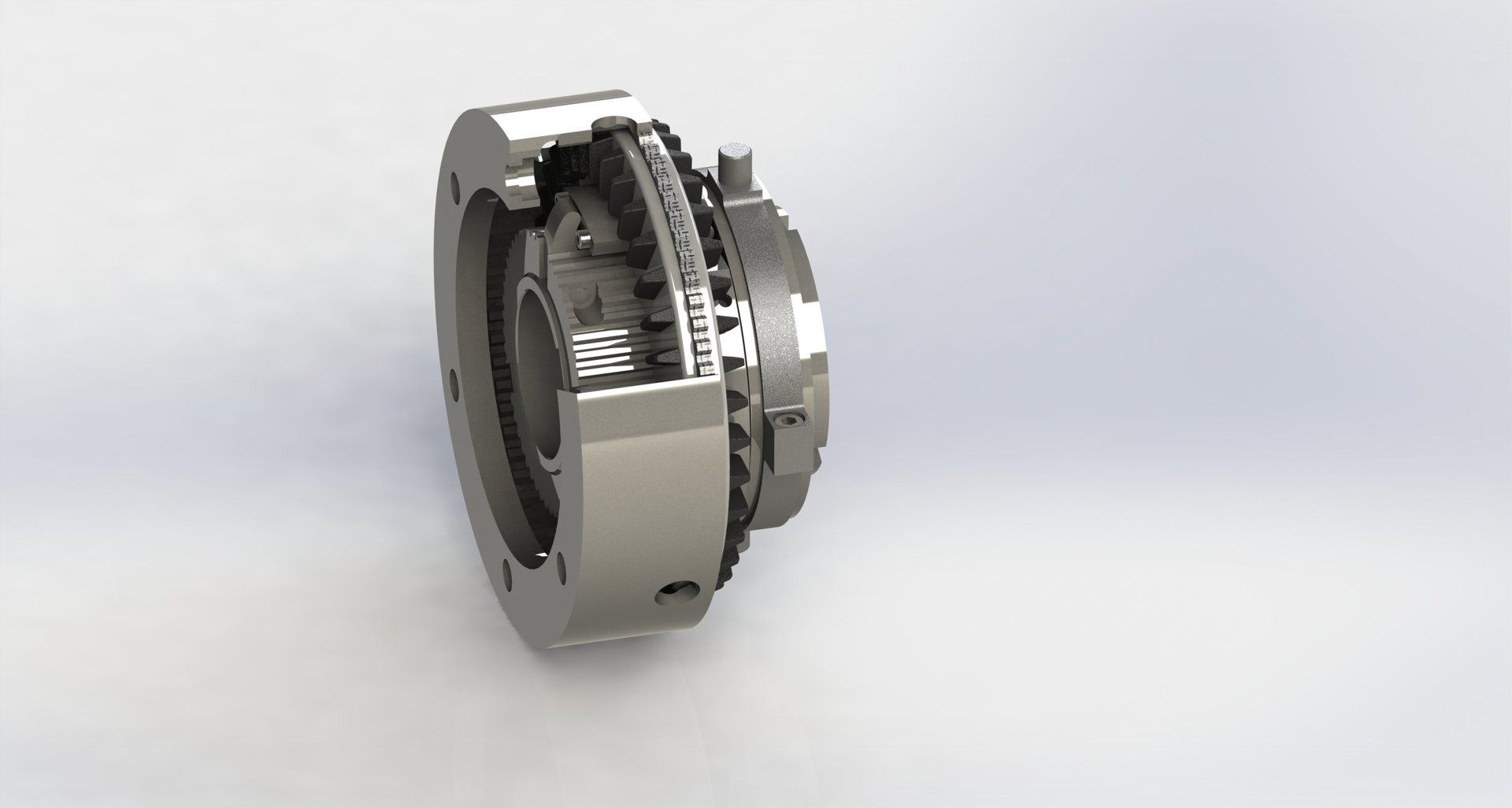

TYP 05
Mechanisch betätigte Scheiben-Einfachkupplung

Lamellen GG/Stahl / organischer Belag werden in einfachen freiliegenden Geräten eingesetzt. Nur Trockenlauf, Schaltung mechanisch evtl. über Druckzylinder oder Elektrogeräte.

Einsatzgebiet: in einfachen freiliegenden Geräten. Baumaschinen, Schiffsnebenantriebe, o.ä.
Drehmoment Trockenlauf (Nm): 125 - 12.200
Bohrdurchmesser: 16 mm - 150 mm
Außendurchmesser Innenflanschgehäuse:  130 mm - 560 mm
Außendurchmesser Außenflanschgehäuse: 170 mm - 645 mm
Länge: 67 mm- 290 mm

Darüber und darunter liegende Größen auf Anfrage
Detailinfos

TYP 22
Mechanisch betätigte Scheiben-Doppelkupplung

Lamellen GG/Stahl / organischer Belag werden noch in einfachen freiliegenden Geräten eingesetzt. Nur Trockenlauf, Schaltung mechanisch evtl. über Druckzylinder oder Elektrogeräte.

Einsatzgebiet: Baumaschinen, Schiffsnebenantriebe o.ä.
Drehmoment Trockenlauf (Nm): 125 - 12200
Bohrdurchmesser: 16 mm - 150 mm
Außendurchmesser Innenflanschgehäuse: 130 mm - 560 mm
Außendurchmesser Außenflanschgehäuse: 170 mm - 645 mm
Länge: 41mm - 100 mm

Darüber und darunter liegende Größen auf Anfrage
Detailinfos
