Pneumatische KBKs
Pneumatische KBKs
Einsatzgebiete sind insbesondere Exenterpressen, Stanzautomaten sowie andere Einzelhub gesteuerte Pressen z.B. Kniehebel- Kurbelpressen. Neben Pressenantrieben erfolgt auch der Einbau in Druck- Web- und Holzbearbeitungsmaschinen.
Einbau dieser trockenlaufenden Kombination:
Bei der Einscheibenkupplung, kombiniert mit federbelasteter Einscheibenbremse, bestehen die Innenteile wahlweise aus Spezialleichtmetall oder aus Grauguß bei austauschbaren Abmessungen.
Einsatz für Luftdruck mit 5,5 bis 6,0 bar; variable Drehmomente zwischen Kupplung und Bremse sind möglich.

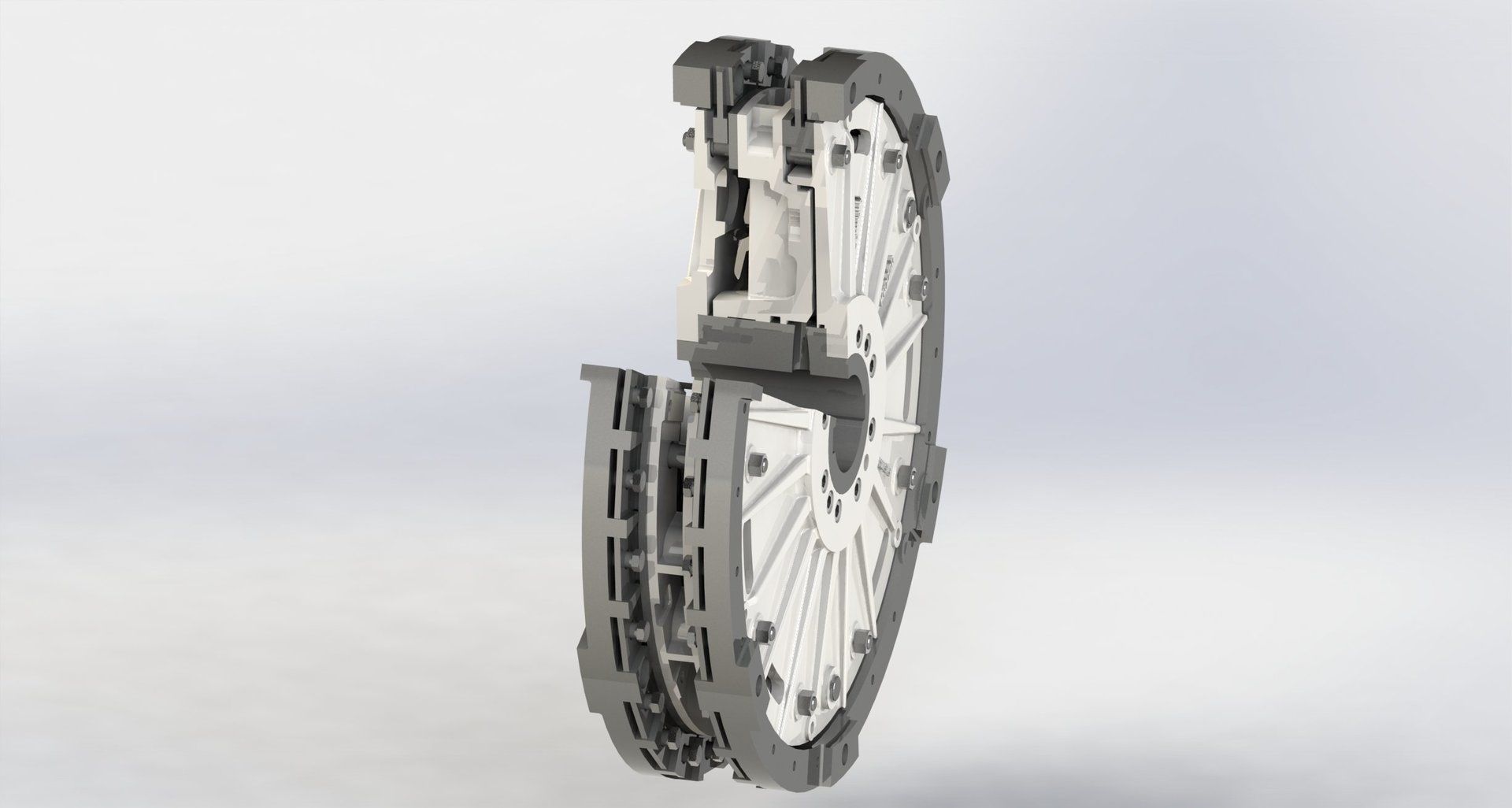

TYP 35
Pneumatische Kupplungs-Brems-Kombination mit einzelnen Reibsegmenten (Leichtmetallausführung)
Pneumatisch betätigte Kupplungs-Brems-Kombinationen K-B-K für mechanische Pressen.
Leichtmetallausführung, von uns Ende 1969 auf den Markt gebracht. Kleine GD², geringes Gewicht, radial entnehmbare Reibsegmente. Bessere Wärmeabfuhr, kleinere Bremswinkel.
Bisher gelieferte und eingesetzte Stückzahl: 7328
Drehmoment Trockenlauf (Nm): 2800 - 90000
Bohrdurchmesser: 45 mm - 240 mm
Außendurchmesser: 440 mm - 1300 mm
Länge: 105 mm- 330 mm
Darüber und darunter liegende Größen auf Anfrage

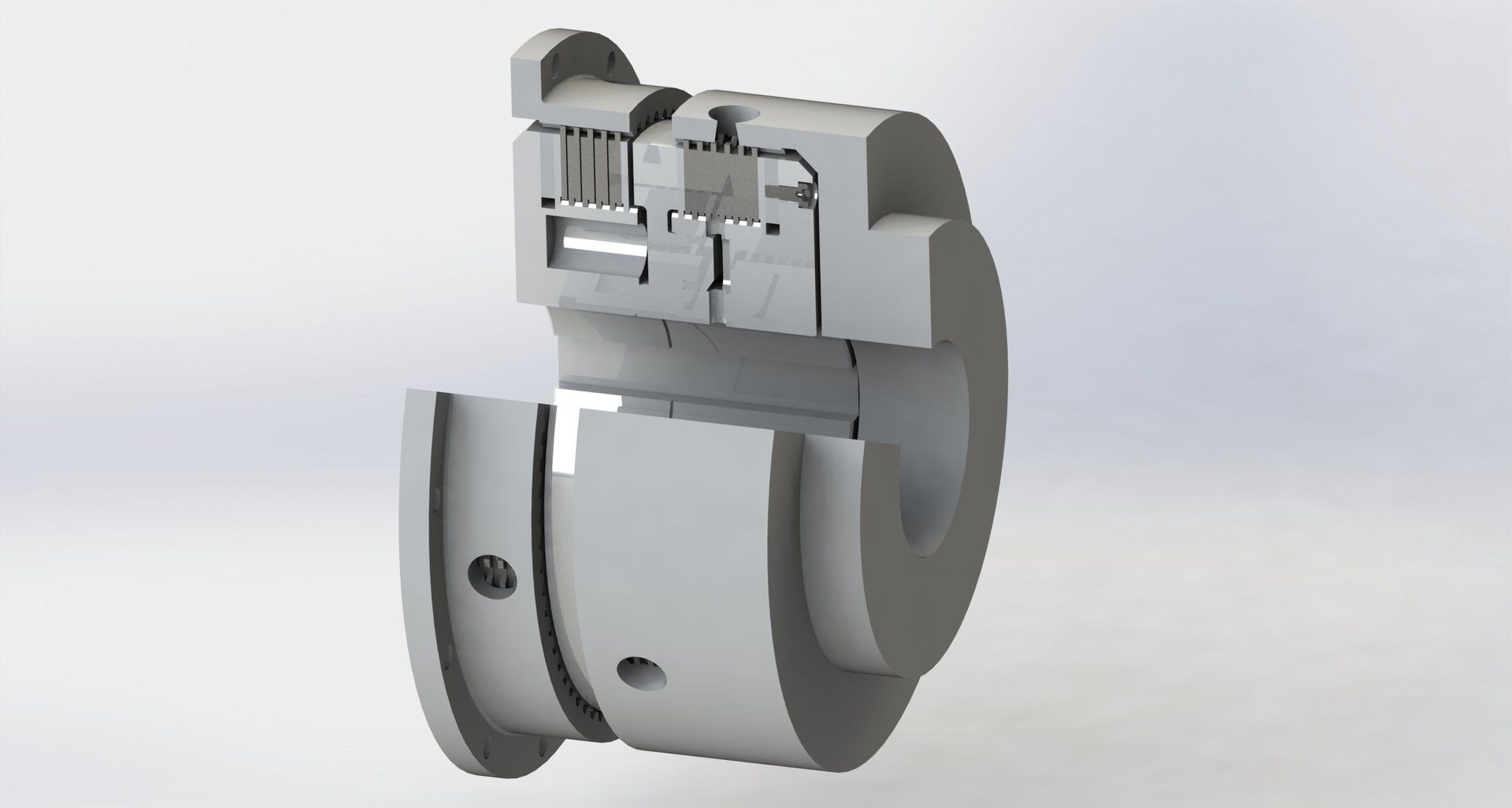

TYP 52/81
Verstellbare Pneumatische Kupplungs-Brems-Kombination mit Reiblamellen
KBK Typ 52 und KBK Typ 81 sind Baugleich, außer, dass Typ 52 aus Grauguss gefertigt ist und Typ 81 aus Leichtmetall. Das Material ist statt ALU GG30, bei Belastungsänderungen läßt sich die K-B-K durch die ALU-Ausführung problemlos austauschen. Es ist möglich, die Momente von Kupplung und Bremse zueinander zu verändern, z.B. Bremse reduzieren und die umgerechnete Differenz erhöht das Kupplungsmoment, dies gilt für alle Typen K-B-K 35 / 81 / 52 / 521
Drehmoment Trockenlauf (Nm): 240 - 176000
Bohrdurchmesser: 22 mm - 350 mm
Außendurchmesser: 198 mm - 1660 mm
Länge: 50 mm- 390 mm
Darüber und darunter liegende Größen auf Anfrage

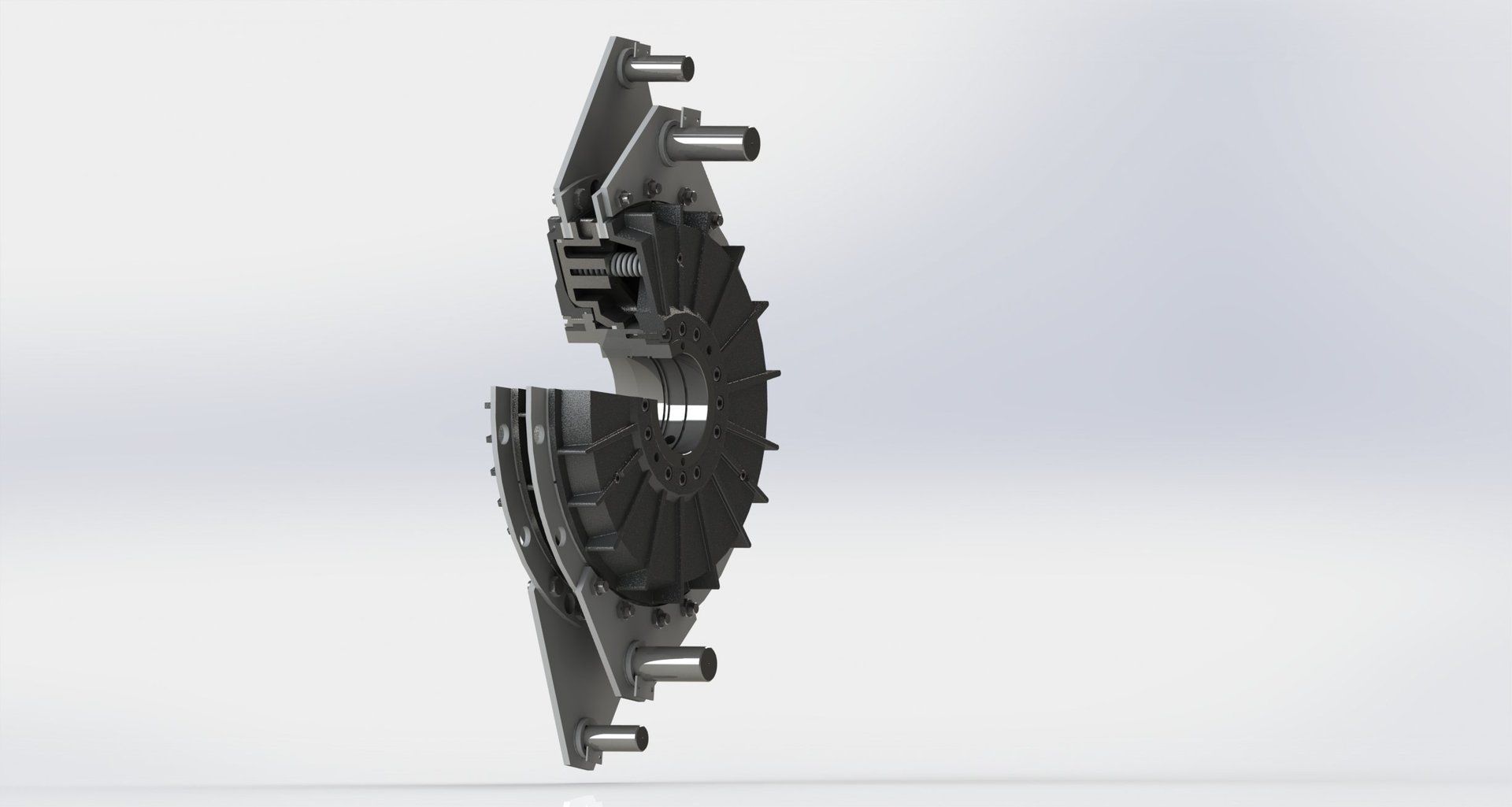

TYP 521
Pneumatische Kupplungs-Brems-Kombination mit Reiblamellen
Drehmoment Trockenlauf (Nm): 1500 - 50000
Bohrdurchmesser: 80 mm - 210 mm
Außendurchmesser: 522 mm - 1570 mm
Länge: 100 mm- 230 mm
Darüber und darunter liegende Größen auf Anfrage
